Pnevmatik bir tomonlama{0}}qo‘lda o‘chirish valfi

Pnevmatik bir tomonlama{0}}qo'lda o'chirish klapan EHVFS / EHVSF, Fit havo klapanini surish uchun erkak ip.

So'rov yuborish

Mahsulotni tanishtirish

Yuyao Eshiong Pipe Fittings Technologies Co., Ltd. Xitoyda pnevmatik bir tomonlama qo'lda o'chirish vanasini-etakchi ishlab chiqaruvchilar va yetkazib beruvchilardan biri hisoblanadi. Iltimos, zavodimizdan ulgurji ommaviy, bardoshli pnevmatik bir-yoqilma qo'lda o'chirish klapanini sotib olishingizga ishonch hosil qiling. Barcha tayyorlangan mahsulotlar yuqori sifat va raqobatbardosh narxga ega. Bundan tashqari, bepul namuna mavjud.

Differentsial model xususiyatlari:

EHVFS (Yuqori o'rnatish tutqichi): Moviy tutqich gorizontal valf o'rnatilgandan so'ng vertikal yuqoriga qarab turadi, ochiq old stantsiyalarda vertikal ishlash uchun qulay. Ruxsat etilgan havo oqimi: Erkak ip IN → Surish moslamasi OUT, qattiq quvur havo manbai uchun standart sxema + silindrli PU shlang ulanishi.

EHVSF (Yon cho'zilgan tutqich): Moviy tutqich gorizontal o'rnatilgandan so'ng gorizontal ravishda valf tomoniga cho'ziladi, tor bo'shliqlar va qattiq kollektor bo'shliqlari ichida yon tomondan ishlash uchun javob beradi. Ruxsat etilgan havo oqimi: Fit trubkani IN → Erkak ipni OUT, PU shlang havo manbai uchun teskari joylashuv + orqa qattiq valf blokining ulanishi. Vana bo'shlig'i ichidagi qattiq quyma oqim o'qi havo yo'nalishini belgilaydi: o'q dumi=kirish porti, o'q boshi=chiqish porti. Havo faqat o'q yo'nalishi bo'ylab oqishi mumkin; teskari oqim ichki -qaytarilmaydigan diafragma bilan to'liq kesiladi, havo oqimi nol o'tadi.

Ishlash parametri

Material	Quvurlar mosligi	O-RING	Suyuqlik	Ish bosimi	Salbiy bosim	Harorat
Neylon	PU shlangini joylashtiring	NBR	Havo	0-1,0MPa	-29,5 in Hg / -750 mmHg (10 Torr)	32 ~ 140 daraja F / 0 ~ 60 daraja

Mahsulot o'lchamlari:EHVFS Yuqori tutqichli bir-Yoʻl qoʻlda oʻchirish valfi

(Xususiy oʻlchamlar soʻrov boʻyicha mavjud. Bu yerda koʻrsatilmagan texnik xususiyatlar uchun biz bilan bogʻlaning.)

Turi	Model		Turi	Model
Turi	Naycha (mm)	Erkak (R)	Turi	Naycha (mm)	Erkak (NPT)
EHVFS06-01	06	1/8	EHVFS06-N01	06	1/8
EHVFS06-02	06	1/4	EHVFS06-N02	06	1/4
EHVFS06-03	06	3/8	EHVFS06-N03	06	3/8
EHVFS06-04	06	1/2	EHVFS06-N04	06	1/2
EHVFS08-01	08	1/8	EHVFS08-N01	08	1/8
EHVFS08-02	08	1/4	EHVFS08-N02	08	1/4
EHVFS08-03	08	3/8	EHVFS08-N03	08	3/8
EHVFS08-04	08	1/2	EHVFS08-N04	08	1/2
EHVFS10-01	10	1/8	EHVFS10-N01	10	1/8
EHVFS10-02	10	1/4	EHVFS10-N02	10	1/4
EHVFS10-03	10	3/8	EHVFS10-N03	10	3/8
EHVFS10-04	10	1/2	EHVFS10-N04	10	1/2
EHVFS12-01	12	1/8	EHVFS12-N01	12	1/8
EHVFS12-02	12	1/4	EHVFS12-N02	12	1/4
EHVFS12-03	12	3/8	EHVFS12-N03	12	3/8
EHVFS12-04	12	1/2	EHVFS12-N04	12	1/2

Mahsulot oʻlchamlari: EHVSF yon tutqichi, bir tomonlama-qoʻlda oʻchirish valfi

(Xususiy oʻlchamlar soʻrov boʻyicha mavjud. Bu yerda koʻrsatilmagan texnik xususiyatlar uchun biz bilan bogʻlaning.)

Turi	Model		Turi	Model
Turi	Naycha (mm)	Erkak (R)	Turi	Naycha (mm)	Erkak (NPT)
EHVSF06-01	06	1/8	EHVSF06-N01	06	1/8
EHVSF06-02	06	1/4	EHVSF06-N02	06	1/4
EHVSF06-03	06	3/8	EHVSF06-N03	06	3/8
EHVSF06-04	06	1/2	EHVSF06-N04	06	1/2
EHVSF08-01	08	1/8	EHVSF08-N01	08	1/8
EHVSF08-02	08	1/4	EHVSF08-N02	08	1/4
EHVSF08-03	08	3/8	EHVSF08-N03	08	3/8
EHVSF08-04	08	1/2	EHVSF08-N04	08	1/2
EHVSF10-01	10	1/8	EHVSF10-N01	10	1/8
EHVSF10-02	10	1/4	EHVSF10-N02	10	1/4
EHVSF10-03	10	3/8	EHVSF10-N03	10	3/8
EHVSF10-04	10	1/2	EHVSF10-N04	10	1/2
EHVSF12-01	12	1/8	EHVSF12-N01	12	1/8
EHVSF12-02	12	1/4	EHVSF12-N02	12	1/4
EHVSF12-03	12	3/8	EHVSF12-N03	12	3/8
EHVSF12-04	12	1/2	EHVSF12-N04	12	1/2

Qadoqlash:

1.PE sumkasi va er-xotin gofrirovka qilingan karton qadoqlash;

2. Karton hajmi: 35 * 25 * 35 sm;

3. Packaging miqdori modellar orasida farq qiladi. Iltimos, mijozlarga xizmat ko'rsatish bilan tekshiring.

Asosiy xususiyat

2-in-1 funktsiya: qo'lda o'chirish + o'rnatilgan qaytarilmas, bitta quvurli nazorat valfidan farqli

Bu oddiygina{0}}qaytarilmaydigan armatura emas, u 90 daraja cheklangan ko'k aylanuvchi tutqich bilan jihozlangan, havoni qo'lda to'liq o'chirish- uchun. Ichki{4}}teskari oqimga qarshi diafragma teskari havo oqimini alohida nazorat valfisiz bloklaydi, havo aylanishini soddalashtiradi va oqish nuqtalarini kamaytiradi, bir tomonlama pnevmatik o'chirish vanasi-.

Keng va tor o'rnatish joylari uchun ikkita tutqichli o'rnatish yo'nalishi

Ochiq stantsiyalarda old tomondan to'siqsiz ishlash uchun qulflangandan keyin EHVFS vertikal yuqori tutqichi; EHVSF gorizontal yon-tor yon boʻshliqlar va yashirin havo portlari uchun choʻzilgan tutqich, barcha mashina oʻrnatish stsenariylarini qamrab oladi.

Vibratsiyaga chidamli oʻrnatish uchun oʻrnatilgan-oldindan burgʻulangan oʻrnatish teshiklari-

Korpusning ikkala tomonidagi standart teshiklar romlarni to‘g‘ridan-to‘g‘ri vintlar bilan qulflash imkonini beradi, uzoq muddatli tebranish ishlab chiqarish liniyalarida quvurlar silkinishi va uzilishining oldini oladi.

Universal eski/yangi ishlab chiqarish liniyasini almashtirish uchun toʻliq-oʻlchamdagi trubka va ip diapazoni

PU trubkasi o'lchamlari: 6/8/10/12 mm standart metrik quvurlar; erkak ipning to'liq diapazoni 1/8,1/4,3/8,1/2 R/NPT xususiyatlari, modelni almashtirmasdan to'g'ridan-to'g'ri qayta o'rnatish.

Kundalik parvarishlash va parvarish

O'rnatishdan oldin trubkani toza kesib oling va tozalang.
Ipni o'rtacha darajada torting; haddan tashqari-tortishdan saqlaning.
Bosim/harorat o'zgargandan keyin qochqinlarni tekshiring.
Faqat korroziy bo'lmagan{0}}suyuqliklar bilan foydalaning.
Demontaj qilayotganda, bo'shatish halqasini bir tekis bosing va trubkani to'g'ridan-to'g'ri tortib oling.

Tez-tez so'raladigan savollar

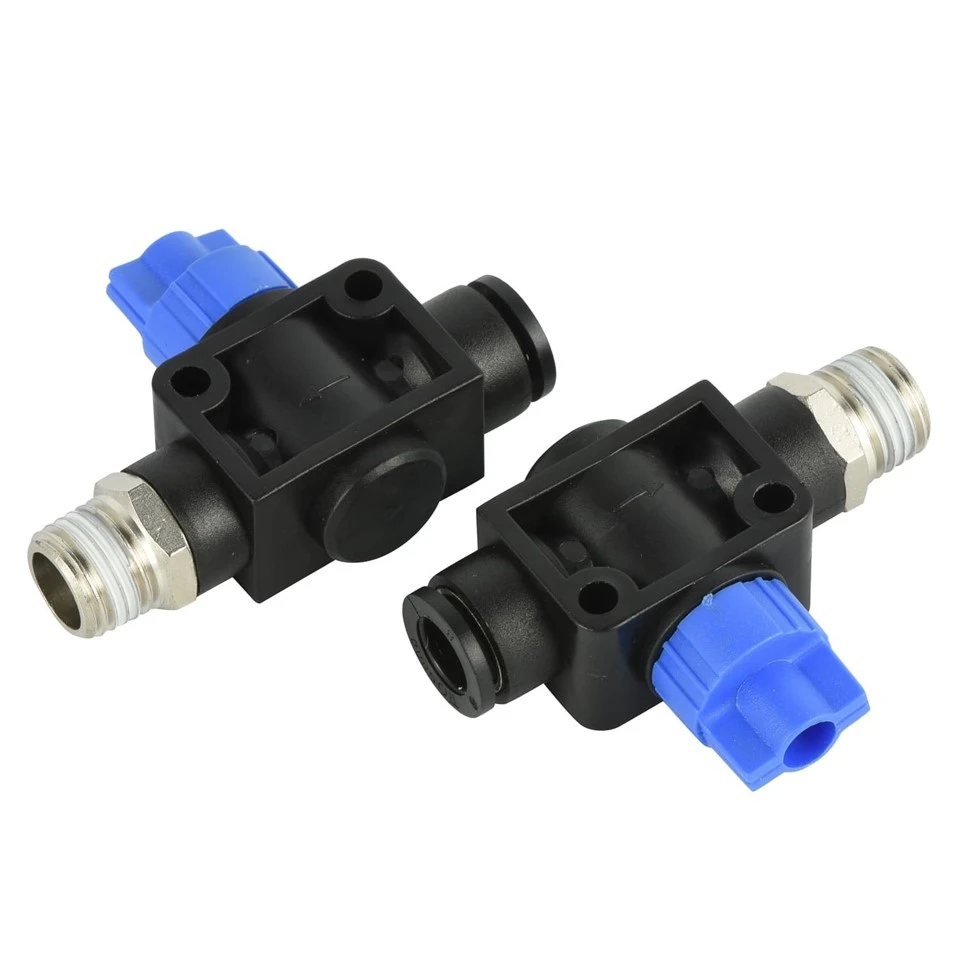

Savol: Tutqichlar ikkala mahsulot fotosuratining tepasida ko'rinadi, nega Top Mount & Side Extend modellarini ajratish kerak?

Javob: Fotosuratlar ko'rgazma uchun bo'shashgan namunalarni ko'rsatadi, mashina ramkalarida o'rnatilgan o'rnatish holati emas. Nomlash qoidasi to'liq qulflangandan so'ng tutqichning yo'nalishiga amal qiladi: EHVFS tutqichi vertikal yuqoriga qarab turadi (Yuqori o'rnatish), EHVSF tutqichi gorizontal ravishda valf tomoniga cho'ziladi (Yon kengaytma). Ular turli xil ish joylariga mos keladi, ularni faqat rasm ko'rinishi bilan baholab bo'lmaydi.

Ushbu mustaqil sahifadagi ikkita mahsulot EHVFS yuqori oʻrnatish tutqichining bir-yoʻlli pnevmatik oʻchirish valfi, EHVSF yon tomondagi choʻziladigan tutqichli bir yoʻl-pnevmatik oʻchirish klapanining ushbu toʻliq toʻplamini-qaytib kelmaydigan integratsiyalangan bir{3}}yoqilma, shu jumladan, qoʻlda havo oʻchirish{4} vanasini ham qamrab oladi{5} PU shlangiga tishli-orqaga oqimga qarshi 2--1 havo klapanli, qulflanadigan ramka bir{11}}o‘rnatish moslamasi, oldinga/teskari qattiq-egiluvchan quvur liniyasiga mos keladigan bir tomonlama o‘chirish moslamasi, tor bo‘shliq tomondan boshqariladigan qaytarilishga qarshi pnevmatik valf.

Issiq teglar: pnevmatik bir tomonlama{0}}qo'lda o'chirish valfi, Xitoyning pnevmatik bir tomonlama-qo'lda o'chirish klapanlari ishlab chiqaruvchilari, yetkazib beruvchilari, zavodi
